丁張の掛け方

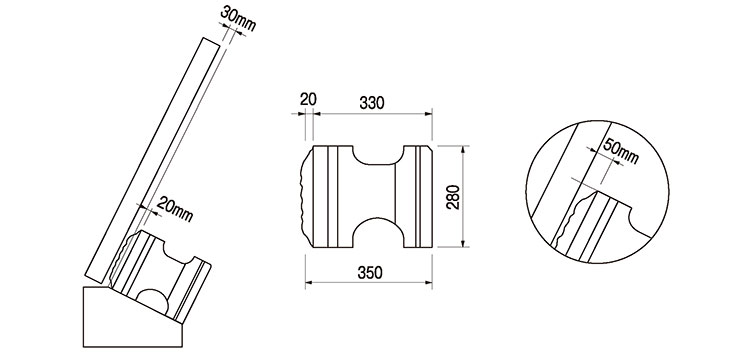

ニューストンブロックなどの凹凸のある化粧ブロックを施工する場合、仕上がり面に丁張りを設置すると丁張りにブロックが当り邪魔になる場合があります。そのため、通常の化粧ブロックを設置する場合と同様に丁張りを山側(法面側)の反対方向にずらす必要があります。また、ニューストンの場合、控え尻から330mmのラインに丁張りの糸を張り、据付を行うと良いため、丁張りを仕上がり面から3cmスライドし、丁張り背面に釘を打ち、丁張り背面から5cmのところに糸を張ってください。

丁張り糸のライン = 仕上り面(350mm) - 20mm
　　　　　　　　 = 仕上り面(350mm) + 30mm(丁張りのスライド幅) - 50mm(釘での戻し幅)
　　　　　　　　 = 330mm
